(一)联动器

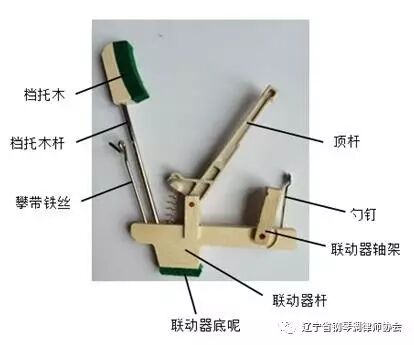

联动器是键盘机械的第二级杠杆,由轴架将其连接在击弦机总档上。主要由船型底座、攀带钩、档托木、顶杆以及勺钉五部分组成。联动器通过卡钉接收键盘的运动能量,并利用顶杆将能量传递给转击器与制音器,继而完成完整的弦槌击弦运动。对照下图,分别有:
1.船型底座——是联动器的主要部分。由联动杆、联动杆轴架、联动杆底座、联动杆底呢构成。联动杆是联动器各部分的承载主体;联动杆底座用于接收键尾卡钉所传导的运动能量,底呢则起到消除杂音的作用。
2.攀带铁丝/攀带钩——挂攀带之用。由低碳钢制成,是联动器与弦槌部分能够正常配合的零件。
3.档托木——由托木毡、托木、托木杆三部分构成。弦槌完成一次击弦运动后,托木咬住制动木,从而使弦槌停靠于指定位置。
4.顶杆——由顶杆、顶杆弹簧以及顶杆轴架构成,作用是将来自键盘的运动能量传递给转机器凸轮,从而传导至键盘机械的各部分;顶杆弹簧的材料由磷铜丝或不锈钢丝制成,它的弹力决定了顶杆能否迅速复位;顶杆轴架用来衔接船型底座与顶杆,它同击弦机上的其它轴架类似,都是充当着固定连接的作用。
5.勺钉——主要用于连接联动器与制音器,并决定了制音器的开拢距离。
(二)弦槌

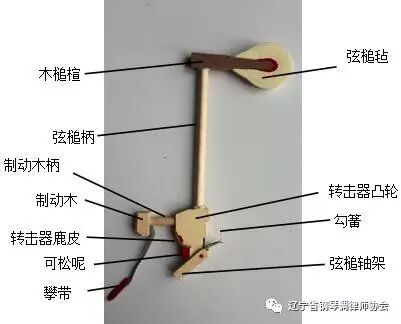

弦槌部分是键盘机械上的第三极杠杆,是钢琴击弦发声的激励,同样也是影响钢琴音质最为重要的零件之一。弦槌部分的结构分别有:
1.弦槌——由弦槌毛毡、木槌楦、弦槌柄构成。弦槌毛毡分为内层毛毡和外层毛毡两种。贴近木槌楦的是内层毛毡,为红、绿等颜色的羊毛织物。其硬度介于木槌楦与外层毛毡之间。外层毛毡的品质和弹性会直接影响钢琴的音质。因此,弦槌上内外层毛毡的硬度在一定的条件下可以决定声音是否干净透明。由于钢琴型号的不同,木槌楦与弦槌柄的偏向角度也有所不同,这同钢琴整体的弦列设计有关。此外,由于演奏者的强力演奏会使弦槌柄产生扭曲的应力,所以弦槌柄的材质必须选用色木或山毛榉等硬木。柄的安装角度应控制在88-89°,且弦槌柄的长度在6cm左右为宜。
2.转机器——由转击器凸轮、钩簧、转击器鹿皮、可松呢、轴架、制动木、制动木柄、攀带等结构构成。转击器连接着联动器和弦槌,使键盘机械上的物理杠杆能量传递至弦槌上,进而完成击弦运动。确切地说,联动器上的顶杆首先接触的是转击器鹿皮,并在弦槌击弦后回落到可松呢上,保持静止。钩簧的弹力决定了弦槌击弦速度。弦槌和攀带则是起到弦槌击弦地复位作用,弦槌最后会落到联动器的档托木上。
